Mechaniczne mocowanie płyt izolacyjnych decyduje o trwałości elewacji bardziej, niż wielu inwestorów zakłada. W tym tekście pokazuję, kiedy kołkowanie styropianu jest potrzebne, jak dobrać łączniki do podłoża i grubości ocieplenia, ile mocowań przewidzieć na metr oraz które błędy najczęściej psują efekt.
Najpierw sprawdź podłoże, wysokość budynku i strefę wiatrową
- Nie każdy system ocieplenia wymaga tych samych mocowań - czasem wystarcza klej, a czasem łączniki są konieczne.
- Najważniejsze są trzy rzeczy: rodzaj muru, grubość styropianu i obciążenie wiatrem.
- Typowa liczba łączników to 4-6 szt./m² w polu ściany i 6-8 szt./m² w strefach narożnych.
- Długość kołka musi uwzględniać nie tylko grubość ocieplenia, ale też klej i wymagane zakotwienie w murze.
- Największe ryzyko błędu to zbyt wczesny montaż, za krótki łącznik i źle osadzony talerzyk.
Kiedy kołkowanie styropianu ma sens
W praktyce nie traktuję mocowania mechanicznego jako „dodatku na wszelki wypadek”, tylko jako odpowiedź na konkretne warunki. Jeśli ściana jest wysoka, budynek stoi w mocno wietrznym miejscu, podłoże ma słabą nośność albo elewacja dostaje dodatkowe obciążenie od cięższej wyprawy, łączniki są rozsądne, a często po prostu wymagane przez system. Przy modernizacjach dochodzi jeszcze stary tynk, nierówne podłoże i niepewna jakość muru, więc samo klejenie bywa zbyt ryzykowne.
Są jednak układy, w których można ograniczyć się do kleju lub zastosować mniejszą liczbę łączników. Dotyczy to zwłaszcza równych, nośnych ścian i systemów, które przewidują takie rozwiązanie w dokumentacji technicznej. Ja zawsze patrzę na to bez uproszczeń: to nie jest wybór „tak albo nie”, tylko decyzja zależna od całego układu warstw, wysokości budynku i strefy obciążeń. Z tego powodu w dobrym projekcie nie zgaduje się liczby łączników, tylko ją wyznacza.
Warto też pamiętać o styropianie grafitowym. Ma lepsze parametry cieplne, ale jest bardziej wrażliwy na nagrzewanie podczas montażu, więc prace trzeba prowadzić staranniej i bez pośpiechu. Gdy już wiesz, kiedy mechaniczne mocowanie ma sens, trzeba dobrać sam łącznik do konkretnej ściany i grubości izolacji.
Jak dobrać łączniki do podłoża i grubości izolacji
Najprostsza zasada brzmi: długość łącznika = grubość styropianu + warstwa kleju + wymagane zakotwienie w nośnym podłożu. Do tego dochodzi jeszcze niewielki zapas na nierówności ściany. Jeśli masz 20 cm EPS, około 1,5 cm kleju i potrzebujesz 4 cm zakotwienia w murze, wychodzi mniej więcej 26,5 cm, więc w praktyce sięgasz po łącznik z zapasem, zwykle 260 lub 270 mm, zależnie od systemu i tolerancji producenta.
Nie każde podłoże „lubi” ten sam łącznik. Inny dobierzesz do betonu, inny do pustaka ceramicznego, a jeszcze inny do betonu komórkowego. Ja patrzę tu przede wszystkim na dwie rzeczy: czy podłoże jest pełne, czy drążone, oraz jaką ma wytrzymałość na wyrwanie. W materiałach słabszych i drążonych zakotwienie musi być głębsze, dlatego popularne wartości to około 60 mm w betonie i 80-90 mm w materiałach o gorszej nośności, ale zawsze trzeba to potwierdzić w dokumentacji systemu.
| Rodzaj podłoża | Co sprawdzić przed montażem | Praktyczna wskazówka |
|---|---|---|
| Beton i żelbet | Nośność i równość powierzchni | Najłatwiejsze podłoże do poprawnego zakotwienia, zwykle wystarcza standardowa głębokość osadzenia. |
| Cegła pełna | Stan spoin i lokalne osłabienia | Wierć w pełnym materiale, nie w osłabionej spoinie; to drobny detal, ale ma duży wpływ na trwałość. |
| Pustak ceramiczny | Budowę drążeń i zalecany typ łącznika | Często potrzebny jest łącznik dostosowany do materiałów drążonych, najlepiej z odpowiednim trzpieniem. |
| Beton komórkowy | Wytrzymałość na wyrwanie | Tu szczególnie ważna jest głębokość osadzenia i dobór modelu z odpowiednią aprobatą. |
| Stary tynk lub warstwa renowacyjna | Grubość i przyczepność warstw istniejących | Nie zakładaj, że tynk jest nośnym podłożem - kołek ma trafić w mur konstrukcyjny. |
Jeżeli wykonawca ogranicza się do jednego uniwersalnego modelu kołka „na wszystko”, to dla mnie jest to sygnał ostrzegawczy. Lepszy efekt daje produkt dobrany do ściany, niż przypadkowy łącznik kupiony wyłącznie pod cenę. Kiedy typ mocowania jest już ustalony, trzeba policzyć jego liczbę na metr i rozłożyć ją tam, gdzie elewacja naprawdę pracuje.
Ile łączników dać na metr i gdzie je zagęścić
Najczęściej przyjmuje się 4-6 łączników na 1 m² w środkowej części elewacji. To jednak nie jest stała obowiązująca wszędzie. W strefach narożnych, przy krawędziach budynku, w górnych partiach ścian i wokół otworów okiennych liczba mocowań rośnie zwykle do 6-8 szt./m², bo właśnie tam wiatr najsilniej podrywa warstwę izolacji.
W praktyce oznacza to, że ściana o powierzchni 100 m² może potrzebować od 400 do 600 łączników tylko w polu głównym, a po doliczeniu naroży i stref brzegowych ta liczba rośnie jeszcze bardziej. Dlatego przy dużych elewacjach różnica między 4 a 6 szt./m² nie jest kosmetyczna - to już kilkaset dodatkowych elementów. Z punktu widzenia trwałości to nadal nieduży koszt, ale z punktu widzenia błędu wykonawczego może być różnica między spokojną eksploatacją a poprawkami po pierwszej zimie.
| Strefa elewacji | Typowy zakres | Dlaczego tak |
|---|---|---|
| Pole ściany | 4-6 szt./m² | To obszar najmniej narażony na podrywanie przez wiatr. |
| Naroża budynku | 6-8 szt./m² | Tu obciążenia ssące są największe i elewacja pracuje najintensywniej. |
| Strefa przy krawędziach dachów i attyk | 6-8 szt./m² | W tych miejscach wiatr tworzy lokalne podciśnienia. |
| Wokół otworów okiennych i drzwiowych | zgodnie z projektem, zwykle zagęszczone | To miejsca newralgiczne dla rys i odspojeń. |
Jeden detal ma tu duże znaczenie: łącznik nie może być rozstawiony przypadkowo. Powinien trafić w taki układ, żeby stabilizował płytę i nie osłabiał jej krawędzi. Z tego powodu na standardowej płycie 100 x 50 cm często wychodzą dwa łączniki na płytę w polu ściany, ale układ zawsze zależy od projektu i cięcia materiału. Gdy liczby są już ustalone, czas przejść do samego montażu, bo to właśnie wtedy najłatwiej popełnić kosztowny błąd.
Jak przebiega montaż bez błędów
Najważniejsza zasada brzmi: nie kołkuj świeżo przyklejonych płyt. Czas wiązania kleju zależy od systemu, ale w praktyce spotyka się zarówno rozwiązania dopuszczające dalsze prace po około 48 godzinach, jak i szybsze systemy, które pozwalają działać po kilku godzinach. Ja zawsze sprawdzam kartę techniczną konkretnego produktu, bo to właśnie ona rozstrzyga, a nie przyzwyczajenie ekipy.
- Najpierw płyty muszą być poprawnie przyklejone i wyrównane.
- Potem wyznacza się miejsca mocowań zgodnie z projektem i strefą elewacji.
- Wierci się otwór przez styropian aż do nośnego podłoża, utrzymując możliwie prosty kierunek wiercenia.
- Otwór trzeba oczyścić z pyłu, bo kurz osłabia osadzenie łącznika.

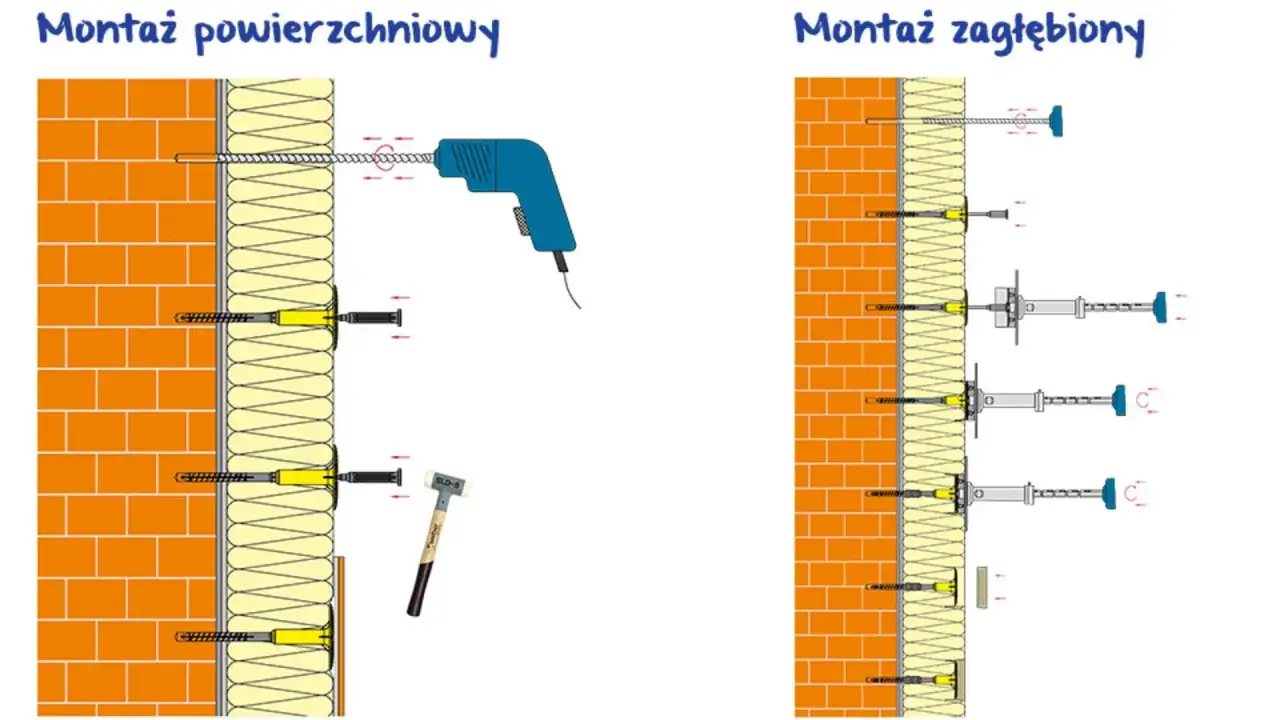

- Łącznik wprowadza się na odpowiednią głębokość, a talerzyk ustawia równo z powierzchnią lub lekko zagłębia, jeśli system tego wymaga.
- Przy montażu zagłębianym otwór zasłania się krążkiem z EPS lub wełny, żeby ograniczyć mostki termiczne i późniejsze przebicia na tynku.
To właśnie na tym etapie powstaje najwięcej niedoróbek. Zbyt płytkie osadzenie, zbyt mocne dociśnięcie albo krzywy otwór wiercony „na oko” od razu wychodzą po tynkowaniu. Dobrze wykonany montaż jest mało widowiskowy, ale to on decyduje, czy elewacja zachowa równą płaszczyznę i nie zacznie punktowo odcinać się termicznie. Skoro wiesz już, jak powinno to wyglądać, warto jeszcze zobaczyć, czego unikać za wszelką cenę.
Najczęstsze błędy, które psują elewację
W praktyce błędy przy mocowaniu są dość powtarzalne. Najgroźniejsze nie są te spektakularne, tylko drobne odstępstwa, które na początku wyglądają niewinnie, a po sezonie dają odspojenia, przebarwienia albo miejscowe pęknięcia tynku. Z mojego punktu widzenia najczęściej problem zaczyna się tam, gdzie ktoś próbuje oszczędzić kilka minut na jednym metrze, a traci później całe fragmenty elewacji.
| Błąd | Skutek | Jak temu zapobiec |
|---|---|---|
| Zbyt wczesne wiercenie po klejeniu | Osłabienie przyczepności i lokalne przesunięcia płyt | Trzymać się czasu wiązania podanego przez producenta kleju. |
| Zbyt krótki łącznik | Brak pewnego zakotwienia w murze | Liczyć długość od grubości ocieplenia, warstwy kleju i wymaganej głębokości osadzenia. |
| Źle dobrany typ łącznika do podłoża | Wyrwanie mocowania lub jego luzowanie | Dopasować model do betonu, cegły pełnej, materiału drążonego albo betonu komórkowego. |
| Zbyt mocne dociśnięcie talerzyka | Wgniecenia w styropianie i ślady na tynku | Ustawić głowicę równo, bez miażdżenia płyty. |
| Brak zaślepek przy montażu zagłębianym | Mostki termiczne i widoczne punkty na elewacji | Każdy zagłębiony punkt zamknąć krążkiem izolacyjnym. |
| Wiercenie za blisko krawędzi płyty | Uszkodzenie styropianu i słabsze trzymanie | Trzymać się układu przewidzianego przez system, nie improwizować na budowie. |
Jeśli miałbym wskazać jeden błąd, który później najtrudniej naprawić, byłoby to ignorowanie szczegółów z dokumentacji systemu. Elewacja z ociepleniem nie wybacza „mniej więcej”. Tu liczy się konkretny typ podłoża, właściwa długość łącznika, poprawne zakotwienie i odpowiedni rozstaw. Zostaje jeszcze praktyczny etap końcowy, czyli to, co warto sprawdzić przed zamówieniem ekipy lub odbiorem robót.
Co jeszcze warto sprawdzić przed zamówieniem ekipy
Przy odbiorze prac nie skupiam się wyłącznie na tym, czy ściana jest równa. Sprawdzam też, czy wykonawca trzymał się systemu, a nie własnych skrótów. To drobiazgi, które później rzutują na trwałość całej elewacji, więc warto je przejrzeć zanim ruszy tynkowanie.
- Czy w dokumentacji systemu jest jasno opisany sposób mocowania płyt i liczba łączników na metr.
- Czy długość łącznika odpowiada rzeczywistej grubości ocieplenia i podłoża.
- Czy w narożach, przy krawędziach i wokół otworów zastosowano zagęszczenie mocowań.
- Czy główki łączników są równo osadzone i nie tworzą później punktowych śladów pod tynkiem.
- Czy przy montażu zagłębianym wykonano zaślepki z tego samego materiału izolacyjnego.
- Czy ekipa nie zaczęła wiercenia za wcześnie po klejeniu płyt.
Jeżeli patrzysz na tę technologię z perspektywy inwestora, najrozsądniejsze jest jedno: nie oszczędzać na poprawnym mocowaniu i nie zgadywać parametrów. Dobrze dobrane łączniki, właściwa liczba punktów mocujących i poprawny montaż dają elewacji spokój na lata. A właśnie o to chodzi w izolacji zewnętrznej - ma działać cicho, skutecznie i bez późniejszych niespodzianek.
