- Przed pomiarem należy odłączyć zasilanie oraz upewnić się, że wszystkie urządzenia są wyłączone.
- Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla uzyskania dokładnych wyników.
- Pomiar powinien być wykonany przy odpowiednim napięciu, które zależy od rodzaju instalacji elektrycznej.
- Wyniki pomiarów należy porównać z obowiązującymi normami, aby upewnić się, że spełniają one wymagania bezpieczeństwa.
- Najczęstsze błędy podczas pomiaru mogą znacząco wpłynąć na wyniki, dlatego warto znać sposoby ich unikania.
Jak zmierzyć rezystancję izolacji - krok po kroku dla bezpieczeństwa
Pomiar rezystancji izolacji jest kluczowym procesem, który zapewnia bezpieczeństwo w instalacjach elektrycznych. Aby prawidłowo zmierzyć rezystancję izolacji, należy przestrzegać kilku istotnych kroków oraz zasad bezpieczeństwa. Przede wszystkim, przed przystąpieniem do pomiaru, konieczne jest całkowite odłączenie zasilania badanego układu elektrycznego. Tylko w ten sposób można uniknąć niebezpieczeństw związanych z przepływem prądu, które mogą prowadzić do poważnych wypadków.
Po odłączeniu zasilania, ważne jest, aby upewnić się, że wszystkie urządzenia są wyłączone i odłączone. Można to zweryfikować poprzez testowy pomiar rezystancji izolacji z użyciem napięcia 250 V. Warto również sprawdzić stan techniczny miernika, aby zapewnić jego poprawność. Po dokonaniu tych przygotowań można przystąpić do właściwego pomiaru, który powinien być przeprowadzony zgodnie z ustalonymi normami i procedurami.
Przygotowanie do pomiaru - kluczowe zasady bezpieczeństwa
Bezpieczeństwo jest najważniejsze podczas przeprowadzania pomiarów rezystancji izolacji. Przed rozpoczęciem pomiaru należy zawsze odłączyć zasilanie oraz upewnić się, że wszystkie odbiorniki są wyłączone. Ważne jest również, aby sprawdzić stan miernika, w tym jego punkty "0" i "∞", co zapewnia, że urządzenie działa prawidłowo. Należy także unikać pomiarów w wilgotnych lub zanieczyszczonych warunkach, które mogą wpłynąć na wyniki.
Podczas podłączania miernika, pamiętaj o prawidłowym oznaczeniu zacisków. Zacisk „L” (linia) powinien być podłączony do przewodu czynnego, a zacisk „E” (ziemia) do przewodu ochronnego. Nieprawidłowe podłączenie może prowadzić do błędnych wyników oraz zagrażać bezpieczeństwu. W przypadku dużych prądów upływu, warto użyć zacisku ekranującego „G” (pierścień ochronny), aby zminimalizować wpływ prądów powierzchniowych na pomiar.
Wybór odpowiedniego sprzętu - miernik rezystancji izolacji
Wybór odpowiedniego miernika rezystancji izolacji jest kluczowy dla uzyskania dokładnych wyników pomiarów. Przy zakupie warto zwrócić uwagę na kilka istotnych cech. Po pierwsze, dobry miernik powinien mieć możliwość pomiaru w różnych zakresach napięcia, co pozwala na dostosowanie go do specyfiki instalacji. Zazwyczaj, dla instalacji o napięciu do 500 V, wystarczający będzie zakres 500 V, natomiast dla wyższych napięć, należy poszukiwać modeli oferujących pomiar do 1000 V lub więcej.
Inną ważną cechą jest odporność na warunki zewnętrzne. Mierniki powinny być zaprojektowane tak, aby działały w trudnych warunkach, takich jak wilgotność czy zanieczyszczenia. Dodatkowo, warto zwrócić uwagę na funkcje dodatkowe, takie jak automatyczne zapisywanie wyników czy możliwość przeprowadzania pomiarów z użyciem różnych metod, co zwiększa ich wszechstronność.
Techniki pomiaru rezystancji izolacji - skuteczne metody
Techniki pomiaru rezystancji izolacji są kluczowe dla uzyskania wiarygodnych wyników. Przede wszystkim, prawidłowe podłączenie miernika do układu elektrycznego ma fundamentalne znaczenie. Zacisk „L” powinien być podłączony do przewodu czynnego, natomiast zacisk „E” do przewodu ochronnego. W przypadku dużych prądów upływu, warto użyć zacisku ekranującego „G”, aby zminimalizować wpływ prądów powierzchniowych na wynik pomiaru. Prawidłowe podłączenie jest kluczowe, ponieważ odwrócenie zacisków może prowadzić do błędnych wyników.
Ważnym aspektem jest również wybór odpowiedniego napięcia pomiarowego. Dla większości instalacji o napięciu do 500 V, pomiar powinien być przeprowadzany przy użyciu napięcia 500 V. W przypadku wyższych instalacji, należy zastosować napięcie 1000 V. Warto również pamiętać, że pomiar w funkcji czasu, trwający dłużej, może dostarczyć bardziej wiarygodnych wyników, niezależnych od temperatury otoczenia.

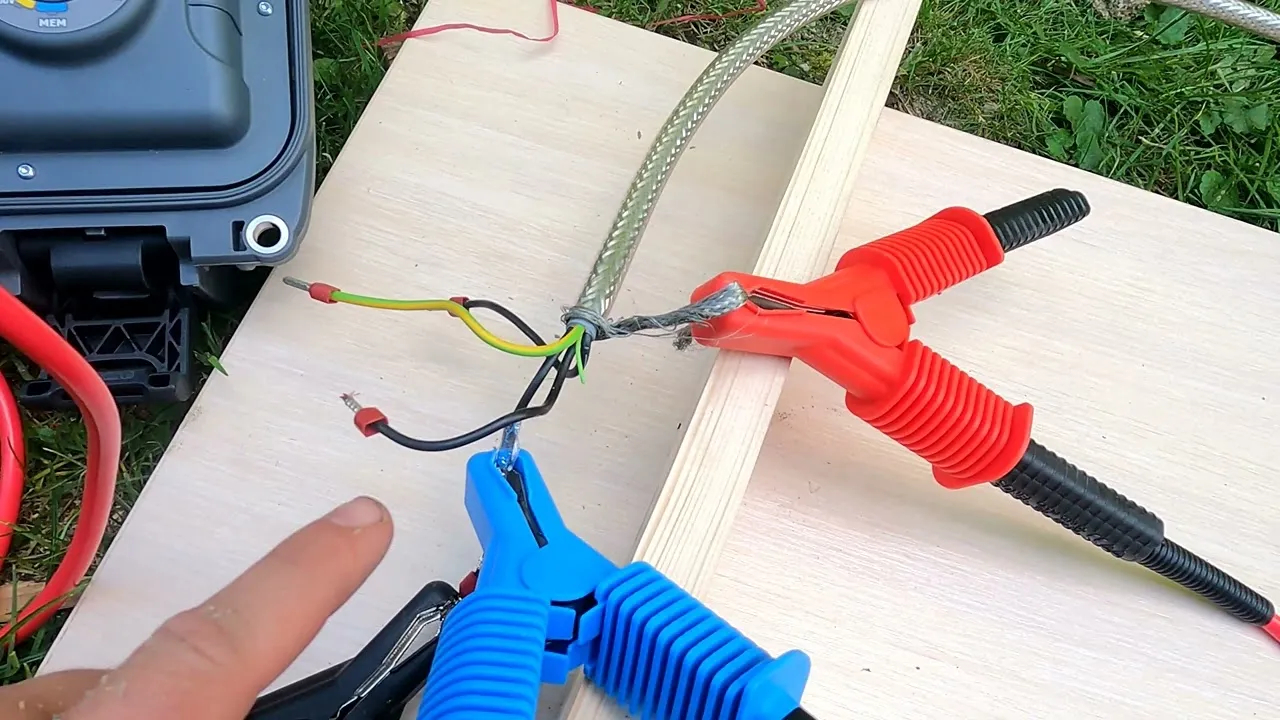

Jak prawidłowo podłączyć miernik do układu elektrycznego
Prawidłowe podłączenie miernika rezystancji izolacji do układu elektrycznego jest kluczowe dla uzyskania dokładnych wyników pomiarów. Zacisk „L” (linia) powinien być podłączony do przewodu czynnego, co umożliwia pomiar prądu. Natomiast zacisk „E” (ziemia) należy podłączyć do przewodu ochronnego lub obudowy urządzenia. W przypadku dużych prądów upływu, szczególnie w wilgotnych lub zanieczyszczonych warunkach, warto użyć zacisku ekranującego „G” (pierścień ochronny), aby zminimalizować wpływ prądów powierzchniowych na wyniki pomiarów. Prawidłowe podłączenie jest kluczowe, ponieważ nieprawidłowe połączenie zacisków może prowadzić do błędnych wyników.
Czytaj więcej: Izolacja pionowa fundamentów - klucz do ochrony przed wilgocią
Różne napięcia pomiarowe - co wybrać dla różnych instalacji
Wybór odpowiedniego napięcia pomiarowego jest istotny, aby zapewnić dokładność i bezpieczeństwo pomiarów. Dla instalacji o napięciu znamionowym do 500 V, zazwyczaj stosuje się napięcie pomiarowe 500 V. W przypadku wyższych instalacji, takich jak te o napięciu do 1000 V, należy używać napięcia 1000 V. Warto pamiętać, że odpowiednie napięcie pomiarowe nie tylko wpływa na dokładność wyników, ale także na bezpieczeństwo całego procesu.
| Napięcie pomiarowe | Typ instalacji |
| 250 V | Instalacje niskonapięciowe |
| 500 V | Instalacje do 500 V |
| 1000 V | Instalacje powyżej 500 V |
Normy dotyczące rezystancji izolacji - co musisz wiedzieć
Normy dotyczące rezystancji izolacji są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych. Ustalają one minimalne wartości rezystancji, które muszą być spełnione, aby systemy elektryczne mogły funkcjonować prawidłowo i bezpiecznie. Przykładowo, norma PN-HD 60364-6 określa, że minimalna dopuszczalna rezystancja izolacji wynosi 1 MΩ dla obwodów o napięciu znamionowym do 500 V. Zrozumienie tych norm jest istotne, aby uniknąć potencjalnych zagrożeń związanych z niewłaściwym działaniem instalacji.
Minimalne wartości rezystancji izolacji według norm
Minimalne wartości rezystancji izolacji są ściśle określone w obowiązujących normach. Na przykład, dla obwodów o napięciu do 500 V, minimalna rezystancja izolacji powinna wynosić co najmniej 1 MΩ. Dla instalacji o wyższych napięciach, takich jak 1000 V, wymagania te mogą być jeszcze bardziej rygorystyczne. Utrzymanie tych wartości jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania urządzeń elektrycznych.
- PN-HD 60364-6: 1 MΩ dla obwodów do 500 V
- PN-HD 60364-6: 2 MΩ dla obwodów do 1000 V
- IEC 60364: 1 MΩ dla obwodów niskonapięciowych
Problemy podczas pomiaru rezystancji izolacji - jak je rozwiązać
Podczas pomiaru rezystancji izolacji mogą wystąpić różne problemy, które mogą wpływać na dokładność wyników. Jednym z najczęstszych problemów jest niewłaściwe podłączenie miernika, co może prowadzić do błędnych odczytów. Inne problemy to zanieczyszczone lub uszkodzone przewody, które mogą wprowadzać dodatkowy opór, a także wpływ warunków atmosferycznych, takich jak wilgotność, która może obniżać rezystancję izolacji. Ważne jest również, aby upewnić się, że miernik jest w dobrym stanie technicznym przed rozpoczęciem pomiarów.
Aby skutecznie rozwiązać te problemy, warto regularnie kontrolować stan sprzętu oraz jego podłączenie. Przed pomiarem należy również przeprowadzić testy wstępne, aby upewnić się, że wszystkie elementy są sprawne. W przypadku wystąpienia błędów, należy dokładnie sprawdzić połączenia oraz stan przewodów. Dodatkowo, pomiar powinien być przeprowadzany w odpowiednich warunkach, unikając wilgoci i zanieczyszczeń, co pomoże uzyskać wiarygodne wyniki.
Najczęstsze błędy i ich wpływ na wyniki pomiarów
Podczas pomiarów rezystancji izolacji mogą wystąpić różne błędy, które znacząco wpływają na wyniki. Niewłaściwe podłączenie zacisków, takie jak zamiana miejscami zacisku „L” i „E”, może prowadzić do błędnych odczytów. Innym powszechnym błędem jest pomiar w niewłaściwych warunkach, na przykład w wilgotnym środowisku, co może obniżać rezystancję izolacji. Dodatkowo, użycie uszkodzonego lub źle skalibrowanego miernika może skutkować nieprecyzyjnymi wynikami. Każdy z tych błędów może prowadzić do fałszywych wniosków dotyczących stanu izolacji, co w konsekwencji może zagrażać bezpieczeństwu użytkowników.
Nowe technologie w pomiarze rezystancji izolacji - co warto wiedzieć
W dobie rosnącej cyfryzacji i automatyzacji, nowe technologie w pomiarze rezystancji izolacji zaczynają odgrywać kluczową rolę. Wprowadzenie inteligentnych mierników, które potrafią automatycznie analizować wyniki i przesyłać dane do chmury, znacznie zwiększa efektywność procesów kontrolnych w instalacjach elektrycznych. Takie urządzenia nie tylko umożliwiają zdalne monitorowanie stanu izolacji, ale także pozwalają na wykrywanie anomalii w czasie rzeczywistym, co może pomóc w zapobieganiu awariom i zwiększeniu bezpieczeństwa.
Dodatkowo, wykorzystanie technologii IoT (Internet of Things) w pomiarze rezystancji izolacji otwiera nowe możliwości dla inżynierów i techników. Dzięki integracji z systemami zarządzania budynkami, możliwe jest automatyczne uruchamianie pomiarów w określonych interwałach czasowych lub w odpowiedzi na zmiany warunków środowiskowych. Tego typu podejście nie tylko ułatwia zarządzanie instalacjami, ale także przyczynia się do długoterminowego utrzymania ich w dobrym stanie, co jest kluczowe w kontekście zwiększających się wymagań dotyczących bezpieczeństwa i efektywności energetycznej.
