- Rezystancja izolacji wyraża się w megaomach (MΩ) i mierzy opór materiału izolacyjnego.
- Wysoka wartość rezystancji oznacza lepszą jakość izolacji i mniejsze ryzyko porażenia prądem.
- Izolacja chroni przed dotykiem bezpośrednim oraz zapobiega zwarciom i awariom.
- Wartość rezystancji izolacji może się zmniejszać z powodu starzenia, uszkodzeń, zanieczyszczeń, wilgotności i temperatury.
- Regularne pomiary rezystancji izolacji są kluczowe dla zapewnienia bezpieczeństwa w instalacjach elektrycznych.
Definicja rezystancji izolacji i jej znaczenie w elektryce
Rezystancja izolacji to kluczowy parametr, który pozwala ocenić kondycję materiałów izolacyjnych w instalacjach elektrycznych. Wyrażana w megaomach (MΩ), mierzy opór, jaki materiał izolacyjny stawia przepływowi prądu elektrycznego między dwoma przewodzącymi elementami. Im wyższa wartość rezystancji, tym lepsza jakość izolacji, co przekłada się na mniejsze ryzyko porażenia prądem oraz wystąpienia zwarć. Właściwa rezystancja izolacji jest niezbędna dla bezpieczeństwa użytkowników oraz niezawodności działania urządzeń elektrycznych.
Izolacja ma na celu ochronę przed dotykiem bezpośrednim oraz zapobieganie niekontrolowanemu przepływowi prądu, który może prowadzić do awarii lub pożarów. Dlatego tak ważne jest, aby regularnie monitorować wartość rezystancji izolacji i podejmować działania w przypadku jej obniżenia. Wartość ta może się zmieniać w czasie, co jest wynikiem starzenia się materiałów, uszkodzeń mechanicznych, zanieczyszczeń, wilgotności oraz wysokiej temperatury.
Co to jest rezystancja izolacji i jak ją mierzyć?

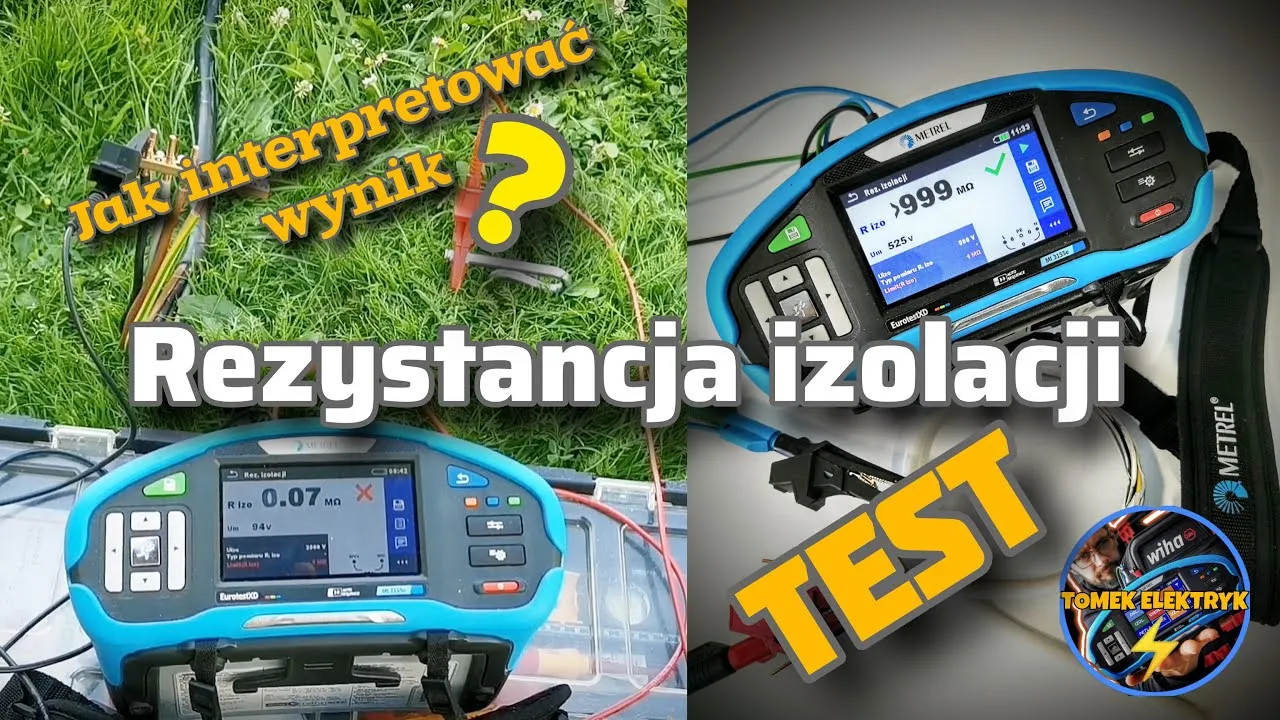

Rezystancja izolacji to miara oporu, jaką stawia materiał izolacyjny przepływowi prądu elektrycznego. Mierzy się ją za pomocą specjalistycznych narzędzi, takich jak mierniki rezystancji izolacji, które dostarczają dokładnych wyników. Wartości te są kluczowe w ocenie stanu izolacji w instalacjach elektrycznych. Do pomiarów używa się różnych metod, w tym testów z wykorzystaniem napięcia stałego, które pozwalają na określenie rezystancji w warunkach rzeczywistych.
Wśród technik pomiarowych wyróżnia się pomiar rezystancji z napięciem 250V, 500V lub 1000V, w zależności od specyfiki instalacji. Wybór odpowiedniego napięcia zależy od rodzaju materiału izolacyjnego oraz wymagań normatywnych. Ważne jest, aby przed przystąpieniem do pomiarów upewnić się, że instalacja jest odłączona od źródła zasilania, aby zminimalizować ryzyko porażenia prądem.
Jak rezystancja izolacji wpływa na bezpieczeństwo instalacji?
Niska rezystancja izolacji może prowadzić do poważnych zagrożeń, takich jak porażenie prądem elektrycznym lub wystąpienie zwarć. Gdy wartość rezystancji spada poniżej normy, zwiększa się ryzyko niebezpiecznych sytuacji, które mogą zagrażać zarówno użytkownikom, jak i urządzeniom elektrycznym. W przypadku wykrycia niskiej rezystancji, konieczne jest niezwłoczne podjęcie działań naprawczych.
Bezpieczeństwo instalacji elektrycznych jest kluczowe, dlatego regularne kontrole rezystancji izolacji powinny być standardową praktyką w każdej firmie oraz w domach prywatnych. Odpowiednie zarządzanie wartością rezystancji izolacji zapewnia nie tylko bezpieczeństwo, ale również długoterminową niezawodność systemów elektrycznych. Utrzymanie wysokiej wartości rezystancji izolacji jest zatem podstawą efektywnego i bezpiecznego działania instalacji elektrycznych.
Czynniki wpływające na wartość rezystancji izolacji
Wartość rezystancji izolacji jest uzależniona od wielu czynników, które mogą wpływać na kondycję materiału izolacyjnego w instalacjach elektrycznych. Do najważniejszych z nich należą warunki środowiskowe, takie jak temperatura i wilgotność, a także materiały użyte w danej instalacji. Zmiany w tych czynnikach mogą prowadzić do obniżenia rezystancji, co z kolei zwiększa ryzyko awarii i zagrożeń związanych z porażeniem prądem. Dlatego ważne jest, aby być świadomym, jak te elementy wpływają na izolację.
Na przykład, w warunkach wysokiej wilgotności, materiały izolacyjne mogą wchłaniać wodę, co obniża ich rezystancję. Z kolei ekstremalne temperatury mogą powodować rozszerzalność lub kurczenie się materiałów, co również wpływa na ich właściwości izolacyjne. Dlatego należy regularnie monitorować wartość rezystancji izolacji, aby zapewnić bezpieczeństwo i niezawodność instalacji elektrycznych.Jak temperatura i wilgotność wpływają na izolację?
Temperatura i wilgotność mają znaczący wpływ na wartość rezystancji izolacji. Wysoka wilgotność może prowadzić do kondensacji wody na powierzchni materiałów izolacyjnych, co skutkuje obniżeniem ich oporu elektrycznego. Na przykład, w przypadku kabli elektrycznych, wilgoć może przenikać do izolacji, co prowadzi do jej degradacji i zmniejszenia rezystancji. Z drugiej strony, ekstremalne temperatury mogą prowadzić do uszkodzenia materiałów izolacyjnych, co również obniża ich efektywność.
Przykładem może być sytuacja, w której kable są narażone na długotrwałe działanie wysokich temperatur, co prowadzi do ich kurczenia się i pękania. Z drugiej strony, w niskich temperaturach materiały mogą być bardziej sztywne i mniej elastyczne, co również wpływa na ich właściwości izolacyjne. Dlatego tak ważne jest, aby odpowiednio zabezpieczać instalacje elektryczne przed niekorzystnymi warunkami atmosferycznymi.
Jak materiały użyte w instalacjach wpływają na rezystancję?
Rodzaj materiałów użytych w instalacjach elektrycznych ma kluczowe znaczenie dla wartości rezystancji izolacji. Na przykład, materiały takie jak PVC, guma i silikon mają różne właściwości izolacyjne. PVC jest powszechnie stosowane ze względu na swoją odporność na wilgoć i chemikalia, ale może tracić swoje właściwości w wysokich temperaturach. Z kolei guma jest bardziej elastyczna, ale może być mniej odporna na działanie UV, co prowadzi do jej degradacji.
Inne materiały, takie jak teflon, charakteryzują się bardzo wysoką rezystancją izolacyjną i są odporne na skrajne temperatury oraz chemikalia. Wybór odpowiedniego materiału izolacyjnego jest zatem kluczowy, aby zapewnić długoterminową niezawodność instalacji elektrycznych. Warto również zwrócić uwagę na normy i standardy dotyczące materiałów, które powinny być stosowane w danej aplikacji.
Czytaj więcej: Jakie szczypce do ściągania izolacji wybrać, aby uniknąć błędów?
| Materiał | Typowe wartości rezystancji (MΩ) | Właściwości |
| PVC | 10^10 | Odporność na wilgoć, dobra elastyczność |
| Guma | 10^9 | Elastyczność, ale mniej odporna na UV |
| Teflon | 10^17 | Wysoka odporność na temperatury i chemikalia |
Praktyczne zastosowania pomiaru rezystancji izolacji
Pomiar rezystancji izolacji ma kluczowe znaczenie w wielu branżach, ponieważ regularne kontrole pozwalają na zapewnienie bezpieczeństwa oraz niezawodności urządzeń elektrycznych. Dzięki systematycznym pomiarom można wykrywać potencjalne problemy zanim staną się one poważne, co z kolei minimalizuje ryzyko awarii i zwiększa efektywność operacyjną. W przemyśle elektrycznym, budowlanym czy motoryzacyjnym, regularne testy rezystancji izolacji są standardową praktyką, która chroni nie tylko urządzenia, ale także życie i zdrowie ludzi.
W branży budowlanej, na przykład, pomiar rezystancji izolacji jest niezbędny do zapewnienia, że instalacje elektryczne są zgodne z normami bezpieczeństwa. W przemyśle motoryzacyjnym, testy te są kluczowe dla zapewnienia, że komponenty elektryczne pojazdów działają prawidłowo, co wpływa na bezpieczeństwo jazdy. Dzięki tym praktykom, firmy mogą uniknąć kosztownych napraw oraz przestojów w produkcji, co przekłada się na większą rentowność.
Jak regularne pomiary mogą zwiększyć niezawodność urządzeń?
Regularne pomiary rezystancji izolacji są niezbędne dla utrzymania wysokiej niezawodności urządzeń elektrycznych. Dzięki nim można szybko zidentyfikować wszelkie nieprawidłowości, które mogą prowadzić do awarii. Na przykład, w przypadku wykrycia spadku rezystancji, można podjąć działania naprawcze, zanim dojdzie do poważniejszego problemu, takiego jak zwarcie lub pożar. Systematyczne testowanie izolacji nie tylko zapobiega awariom, ale także wydłuża żywotność urządzeń.
W praktyce, wiele firm korzysta z regularnych testów, aby zapewnić ciągłość działania. Na przykład, w zakładach produkcyjnych, gdzie urządzenia elektryczne są kluczowe dla procesu produkcji, regularne pomiary izolacji są integralną częścią strategii zarządzania ryzykiem. Dzięki temu przedsiębiorstwa mogą działać sprawnie i bezpiecznie, co jest kluczowe dla ich sukcesu.
- Przemysł budowlany - zapewnienie zgodności instalacji elektrycznych z normami.
- Branża motoryzacyjna - testy komponentów elektrycznych w pojazdach.
- Przemysł produkcyjny - minimalizacja przestojów i kosztów napraw.
Przykłady zastosowania pomiaru w różnych branżach elektrycznych
Pomiary rezystancji izolacji są kluczowe w wielu branżach elektrycznych, gdzie bezpieczeństwo i niezawodność są priorytetem. Na przykład w przemyśle energetycznym, regularne testy izolacji są niezbędne do zapewnienia, że linie przesyłowe działają prawidłowo. W jednym z przypadków, firma zajmująca się dostarczaniem energii elektrycznej przeprowadziła pomiary rezystancji na liniach wysokiego napięcia. Odkryto, że wartość rezystancji w niektórych miejscach była poniżej normy, co mogło prowadzić do poważnych awarii. Dzięki tym pomiarom udało się zidentyfikować problem i przeprowadzić niezbędne naprawy, co zapobiegło potencjalnym awariom i zapewniło ciągłość dostaw energii.
Innym przykładem zastosowania pomiarów rezystancji izolacji jest przemysł motoryzacyjny. W fabryce produkującej pojazdy elektryczne, regularne testy izolacji komponentów elektrycznych są kluczowe dla zapewnienia bezpieczeństwa użytkowników. W jednym z przypadków, pomiar rezystancji wykazał, że izolacja w niektórych akumulatorach była osłabiona przez wysoką temperaturę. Dzięki wcześniejszym pomiarom, inżynierowie mogli wprowadzić zmiany w procesie produkcji, co zwiększyło bezpieczeństwo końcowego produktu. Takie działania nie tylko chronią użytkowników, ale również poprawiają reputację producenta.
| Branża | Problemy | Wyniki pomiarów | Podjęte działania |
| Energetyka | Spadek rezystancji na liniach wysokiego napięcia | Poniżej normy | Naprawa linii, poprawa izolacji |
| Motoryzacja | Osłabienie izolacji akumulatorów | Wysoka temperatura wpływająca na rezystancję | Zmiany w procesie produkcji, zwiększenie bezpieczeństwa |
Nowoczesne technologie w pomiarze rezystancji izolacji
W miarę jak technologia się rozwija, nowoczesne metody pomiaru rezystancji izolacji stają się coraz bardziej zaawansowane i efektywne. Wykorzystanie technologii bezprzewodowej oraz aplikacji mobilnych pozwala na łatwiejsze i szybsze przeprowadzanie testów, co znacząco zwiększa efektywność procesów kontrolnych. Dzięki zastosowaniu czujników IoT (Internet of Things), możliwe jest zdalne monitorowanie wartości rezystancji izolacji w czasie rzeczywistym. To pozwala na natychmiastowe reagowanie na wszelkie nieprawidłowości, co jest kluczowe w zapobieganiu awariom i zwiększaniu bezpieczeństwa.
Dodatkowo, analiza danych z pomiarów rezystancji izolacji przy użyciu sztucznej inteligencji (AI) może przewidywać potencjalne problemy, zanim się one pojawią. Systemy oparte na AI mogą analizować wzorce danych, co pozwala na wcześniejsze wykrywanie trendów wskazujących na degradację izolacji. Tego rodzaju innowacje nie tylko poprawiają bezpieczeństwo, ale również przyczyniają się do oszczędności kosztów związanych z naprawami i przestojami w produkcji.
